9 月 30 日，OpenAI 安全团队在例行检查时，发现高管会议室电视背后的 USB 口上插着一个用卫生纸包裹的“精密录音设备”，实际上它是一块售价仅为 97 人民币的开发板，这块板子在创客圈其实很常见。

本文借这块开发板，介绍 ESP32 的基本原理，以及如何在 AI 的帮助下，用它做出实用又有趣的小设备。

Embedded content is available in the original post.

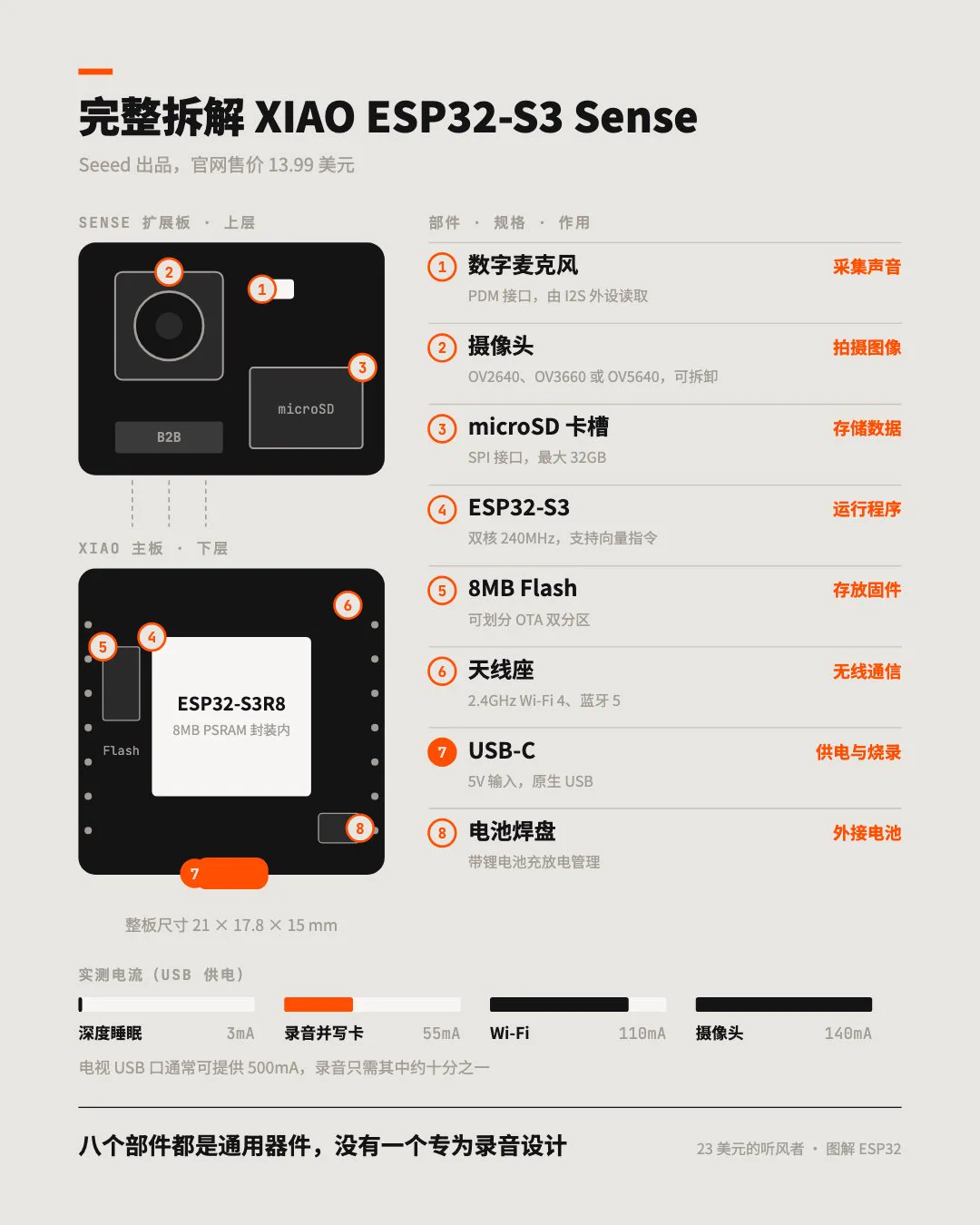

完整拆解 XIAO ESP32-S3 Sense

XIAO ESP32-S3 Sense 由两块电路板叠合而成，通过板对板连接器相连。上层扩展板负责采集与存储，下层主板负责运算、通信和供电。

录音只用到其中三个部件：麦克风采集声音，ESP32-S3 处理数据，SD 卡保存文件。持续录音并写入 SD 卡时，整板平均电流约 55 毫安，电视的 USB 接口完全可以供电。同样这几个部件换一种组合，就能做成语音助手或拍照识物相机，后文的项目里会具体介绍。

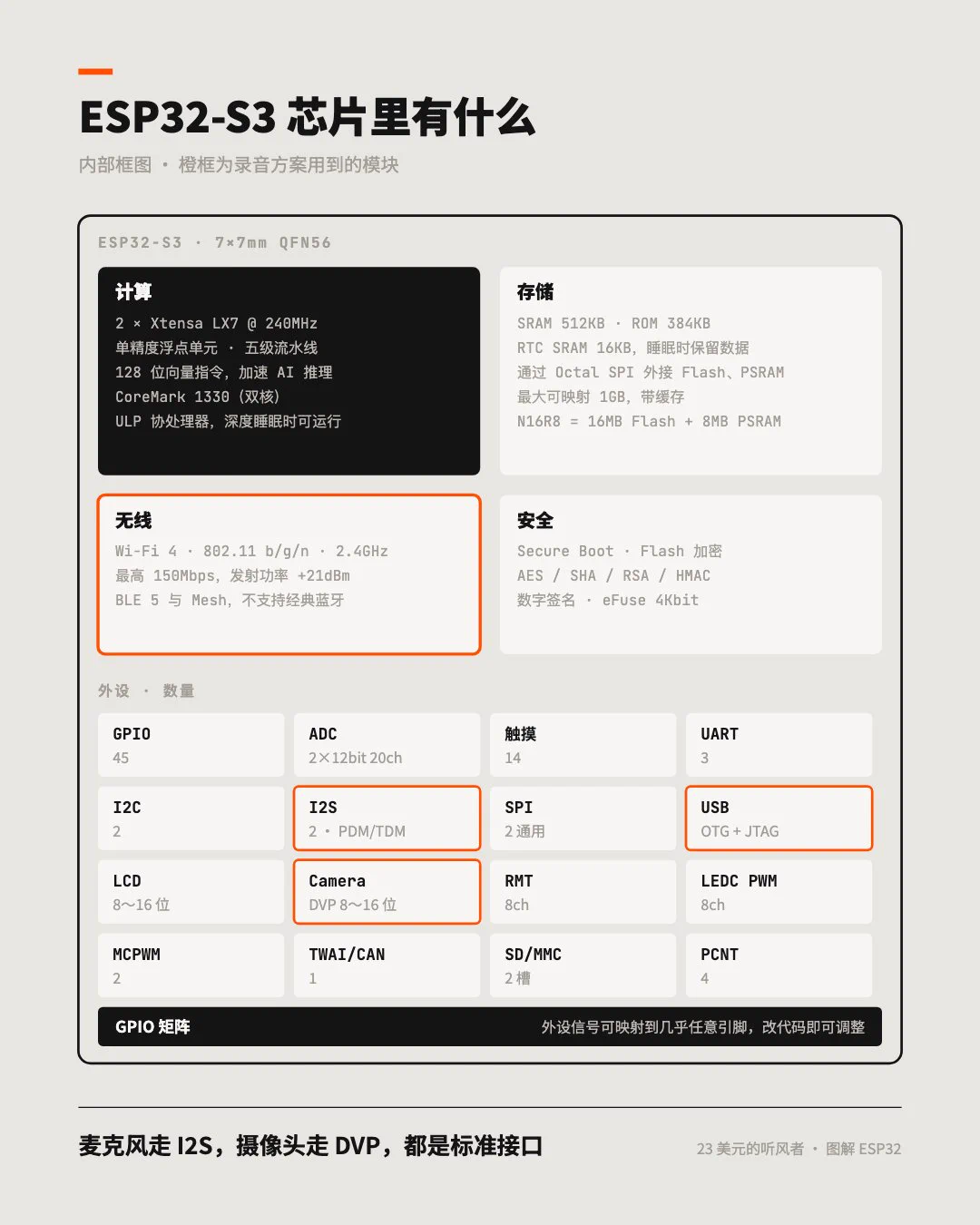

ESP32-S3 芯片里有什么

ESP32 是一款单片机，也就是把处理器、内存、无线通信和各类接口集成在一颗芯片上的微型计算机，上电后直接执行烧录进去的程序。

ESP32-S3 的内部大致可以分为四个部分。

计算 两个 240MHz 处理器核心，性能大致相当于上世纪九十年代末的家用电脑。S3 还支持 128 位向量指令，可以加速语音唤醒、人脸检测等小型 AI 模型。

存储 芯片内置 512KB 内存，运行摄像头、语音这类程序明显不够，需要选择带外置 PSRAM 的型号。型号中的 R8 表示 8MB PSRAM，N16 表示 16MB Flash，网购时看到 N16R8 就是这种配置。

无线 Wi-Fi 和蓝牙 5 的射频电路都集成在芯片内，外接一根天线即可。过去需要单片机加 Wi-Fi 模块才能实现的功能，现在一颗芯片就能完成。

接口 这是单片机与手机芯片最大的区别，ESP32-S3 有 45 个 GPIO 引脚，可以通过不同的通信协议连接各种外设：

接口 常见用途
I2C 温湿度、气压、加速度传感器，小型 OLED 屏
SPI 彩色屏幕、墨水屏、SD 卡
UART GPS、指纹模块、其他开发板
I2S 数字麦克风、功放与喇叭
ADC 土壤湿度、光照、电位器等模拟信号
PWM 调光、舵机、蜂鸣器
RMT WS2812 彩色灯带、红外遥控
触摸 无需按键，触摸即可触发
USB OTG 模拟键盘、网卡，或作为主机读取 U 盘
摄像头、LCD 并口摄像头、尺寸较大的彩色屏幕

此外，ESP32 支持 GPIO 矩阵，大部分外设功能可以映射到任意引脚。接线不合适时，往往改一行代码就能调整，不必重新焊接。

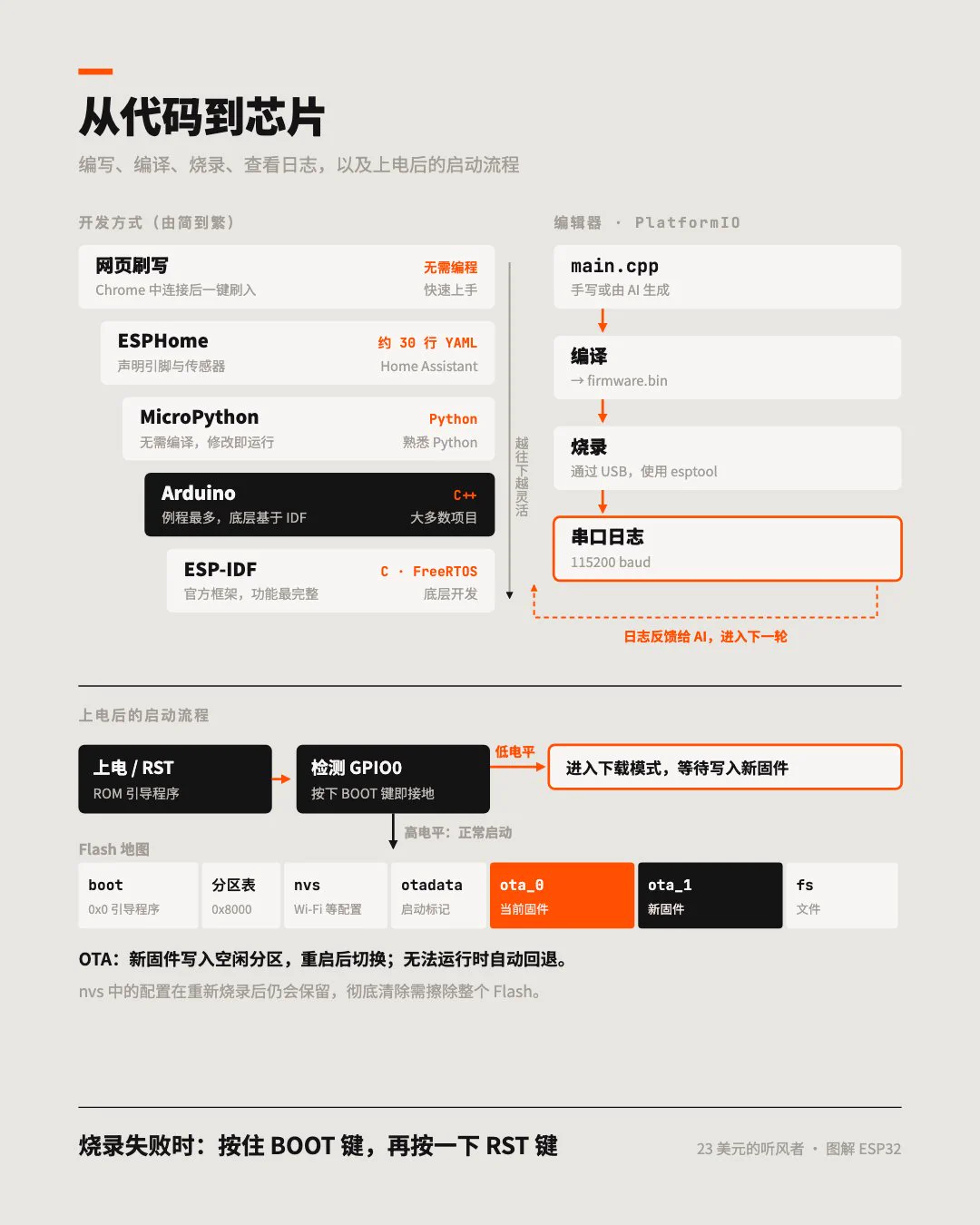

从代码到芯片

运行在 ESP32 上的程序称为固件（直接写入芯片，和软件区分开来），从编写到运行，需要经过编写、编译、烧录三个步骤。

开发方式有五种，从网页一键刷写现成固件，到使用乐鑫官方的 ESP-IDF 框架，越往底层越灵活。它们并不互斥：Arduino 本身就基于 ESP-IDF 构建，熟悉之后可以逐步深入。编辑器推荐 VS Code 搭配 PlatformIO 插件，每个项目对应一个文件夹，也便于后续交给 AI 处理。

烧录依靠开发板上的两个按键。芯片上电时，内置的引导程序会检测 GPIO0 的电平：如果是低电平，就进入下载模式，等待电脑写入新固件；否则正常启动。BOOT 键的作用就是将 GPIO0 接地。因此烧录失败时，常用的方法是按住 BOOT 键，再按一下 RST 键。

程序运行后，同一根 USB 线还承担串口通信，程序输出的日志会实时显示在电脑上。下一节用 AI 调试时，串口日志是最重要的信息来源。

此外，Flash 可以划分出两个程序分区交替使用，这就是 OTA 升级：设备通过 Wi-Fi 下载新固件，写入空闲分区后重启切换；如果新固件无法运行，则自动回退到旧版本。装在墙内或不便拆卸的设备，都依靠这种方式升级。

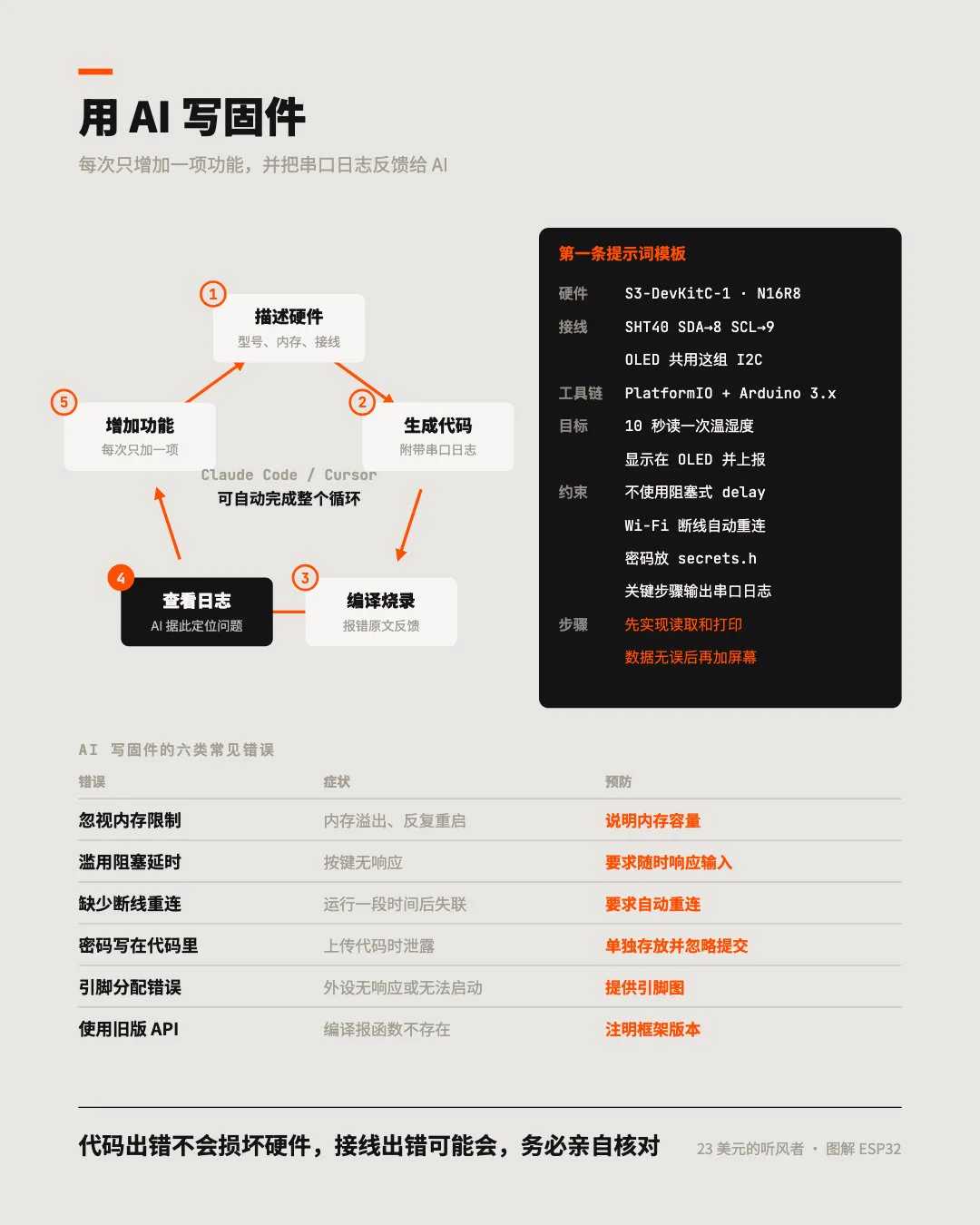

用 AI 写固件

过去开发单片机遇到问题，只能查手册、翻论坛。现在可以直接把报错信息交给 AI 分析。如果使用 Claude Code、Cursor 这类可以操作终端的工具，AI 还能自行编译、烧录并读取串口日志，反复修改直到程序正常运行。

第一条提示词可以参考这个模板

硬件：ESP32-S3-DevKitC-1，N16R8（带 8MB PSRAM）。
接线：SHT40 的 SDA 接 GPIO8，SCL 接 GPIO9；0.96 英寸 OLED 共用这组 I2C。
工具链：PlatformIO + Arduino 框架（core 3.x）。
目标：每 10 秒读取一次温湿度，显示在 OLED 上，并通过 Wi-Fi 发送到我的服务器。
约束：不使用阻塞式 delay；Wi-Fi 断线后自动重连；
      密码放在单独的 secrets.h 中；关键步骤输出串口日志。
先只实现读取和串口打印，确认数据无误后再加到屏幕。

模板中的约束条件对应图中列出的六类常见错误，其中最不易察觉的是使用旧版 API：Arduino-ESP32 从 2.x 升级到 3.x 时修改了不少接口，而 AI 的训练数据中旧版写法更多，容易生成已经不存在的函数。因此，提示词里一定要注明版本号。

接线方面，不要完全依赖 AI。代码出错并不会损坏硬件，但接线出错则可能烧坏器件。电源和地线务必对照引脚图亲自核对。

练手阶段：五个周末就能完成的项目

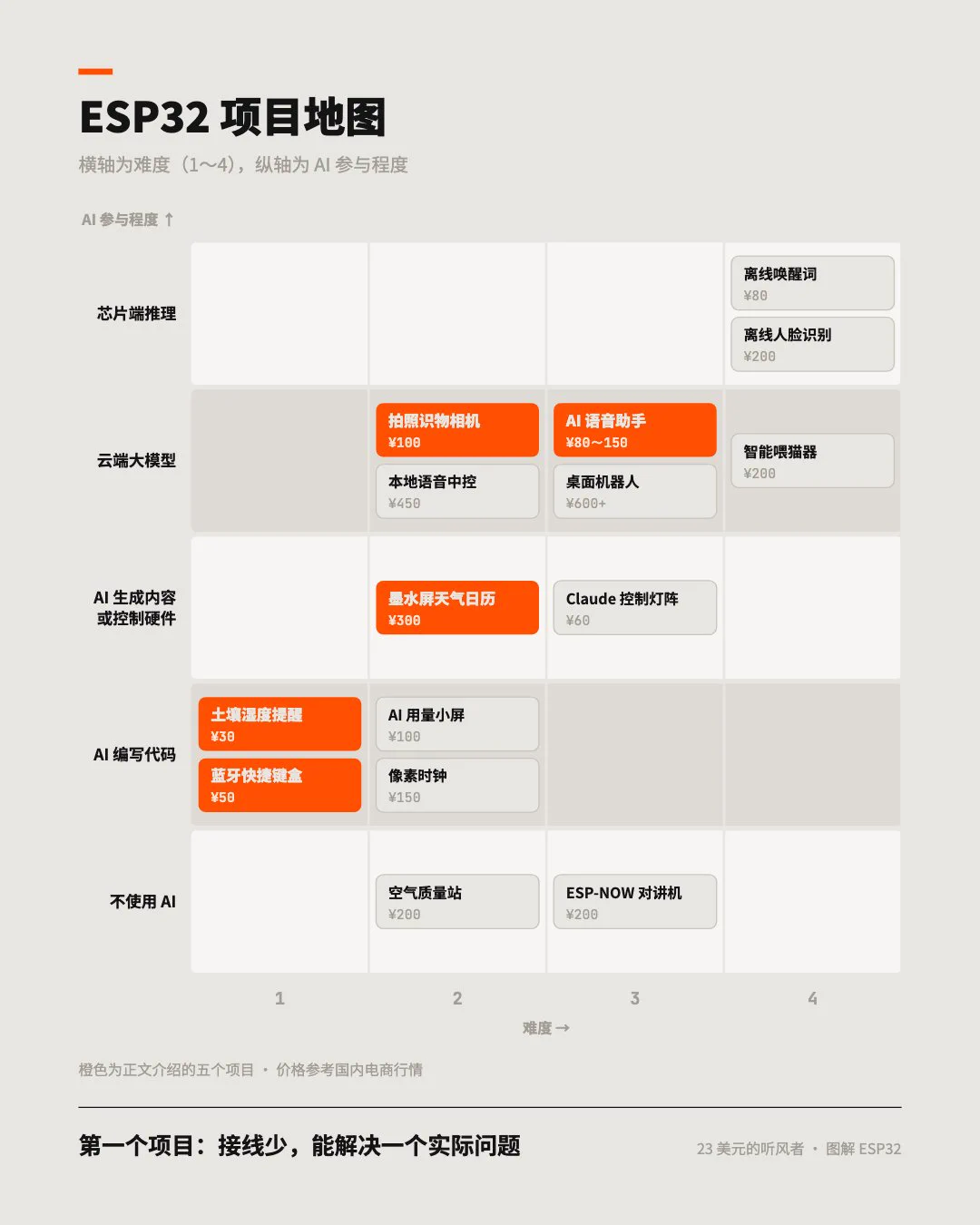

第一个项目最好满足两个条件：接线少，能解决一个实际问题。以下五个项目按难度排列，价格参考国内电商的大致行情，更多项目见下方的项目地图。

土壤湿度提醒（难度 1，约 30 元）

土壤过干时，向手机推送浇水提醒。

  • 材料：ESP32-C3 SuperMini 开发板（十几元）、电容式土壤湿度传感器。不建议使用带两根金属探针的电阻式传感器，插入土壤几周就会锈蚀
  • 提示词：使用 ESPHome，让 AI 生成 YAML 配置：“C3 的 GPIO3 读取土壤湿度，干燥时为 2.8V、湿润时为 1.2V，换算为百分比，每 30 分钟上报一次，然后进入深度睡眠。”
  • 常见问题：干湿两端的电压需要自行测量，每个传感器都有差异。设备处于深度睡眠时无法远程连接，修改配置前需要先通过 USB 唤醒

蓝牙快捷键盒（难度 1～2，约 50 元）

几个按键分别对应翻页、会议静音、提交代码等常用操作。

  • 材料：任意 ESP32-S3 开发板，几个机械轴按键或一个旋钮。设备会被电脑识别为蓝牙键盘，无需安装驱动
  • 提示词：“三个按键分别接 GPIO4、5、6，通过 BLE HID 发送右方向键、Cmd+Shift+M 和 Cmd+Enter，需要做按键消抖。”
  • 常见问题：修改配置后蓝牙无法连接时，先在电脑上删除旧设备，再重新配对

墨水屏天气日历（难度 2，约 250～350 元）

在门口挂一块 7.5 英寸墨水屏，显示当天的天气、日程和一句出门提醒。

  • 材料：低功耗 ESP32 开发板、墨水屏及配套驱动板、大容量锂电池
  • AI 的作用：除了编写代码，还可以让设备每天早上调用一次大模型：“根据今天的天气和日程，写一句 20 字以内的提醒。”
  • 常见问题：墨水屏有多个硬件版本，驱动选错会导致花屏。购买前先让 AI 确认屏幕型号与驱动库是否匹配

拍照识物相机（难度 2～3，约 100 元）

用的就是开头提到的 XIAO ESP32-S3 Sense。按下按键拍一张照片，发送给视觉大模型，再将识别结果显示或朗读出来，可以用来识别植物、翻译菜单，或帮父母读药品说明书。

  • 材料：XIAO ESP32-S3 Sense、一个按键
  • 提示词：“按下 GPIO1 上的按键时拍摄一张 JPEG 照片，转为 base64 后 POST 到视觉模型 API，并把返回的文字输出到串口。需要启用 PSRAM，并正确处理 HTTPS 证书。”
  • 常见问题：摄像头初始化失败时，先检查编译选项中是否启用了 PSRAM

AI 语音助手（难度 2～4，约 80～150 元）

用唤醒词唤醒后，可以与大模型对话，也能控制家里的灯。这是近两年国内最热门的 ESP32 应用，开源项目小智已经适配了一百多款开发板。

  • 材料：ESP32-S3 N16R8 开发板、INMP441 数字麦克风、MAX98357A 功放模块和小喇叭，可选配一块小屏幕。不想自己接线，可以直接购买已适配的成品板
  • AI 的作用：唤醒词在芯片本地识别；语音上传到云端转为文字，交给大模型生成回答，再合成语音返回。大模型还能通过 MCP 调用设备功能，比如调节音量、控制继电器
  • 上手方式：先在网页上一键刷写现成固件，在控制台中选择模型和角色。熟悉之后，再让 AI 协助修改源码
  • 常见问题：INMP441 的 L/R 引脚悬空会导致录不到声音，需要接地

彩蛋：选型与引脚

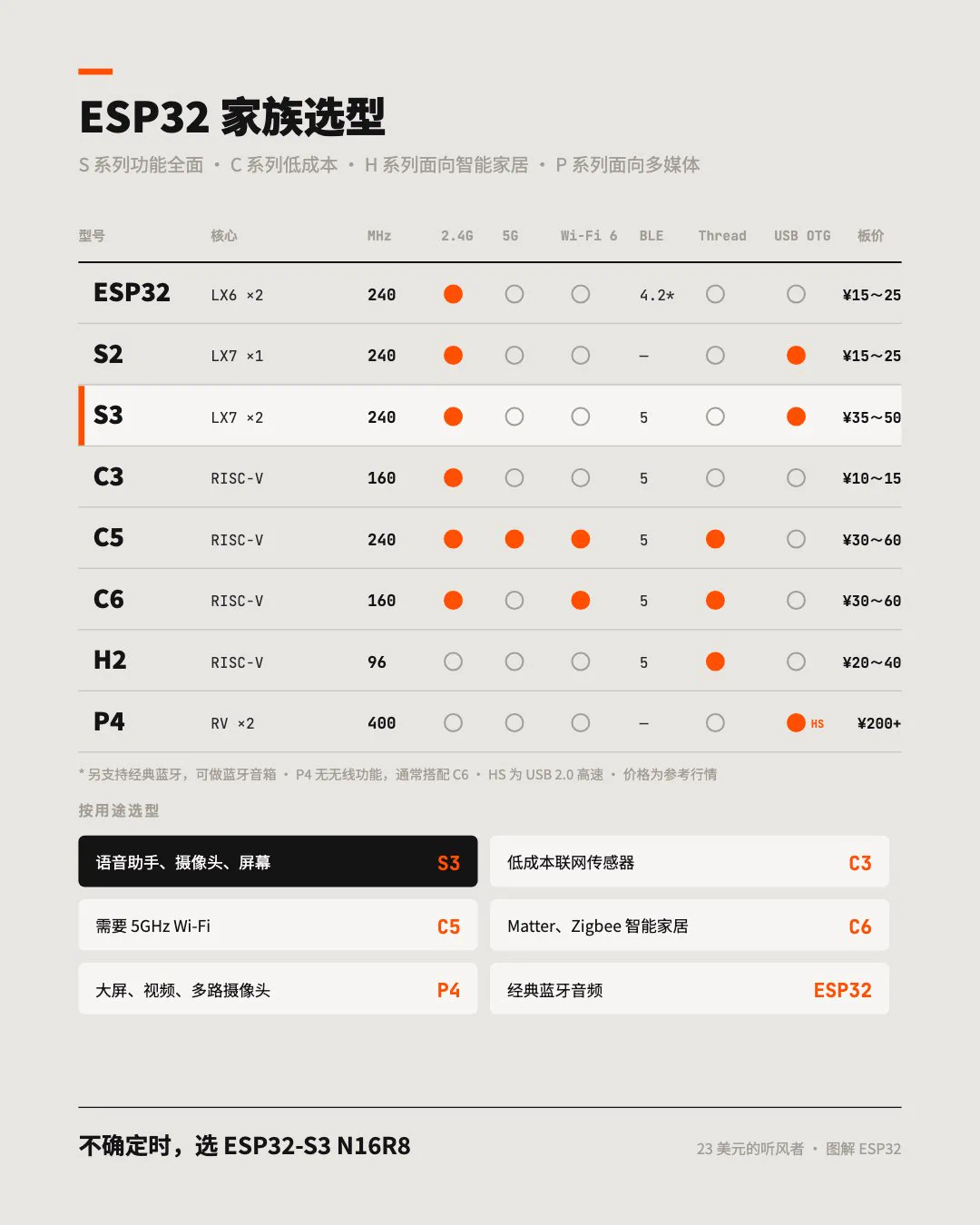

ESP32 是一个产品系列，而不是单一型号。型号前缀大致可以这样区分：S 系列功能全面，C 系列成本低、体积小，H 系列面向智能家居协议，P 系列面向屏幕与多媒体应用。

如果只买一块，建议选 ESP32-S3 N16R8。它内存充足、接口齐全、教程最多，上面五个项目都能完成。购买时最好选带两个 USB-C 接口的版本：一个经过串口芯片，用于烧录和查看日志；另一个直连芯片的原生 USB。

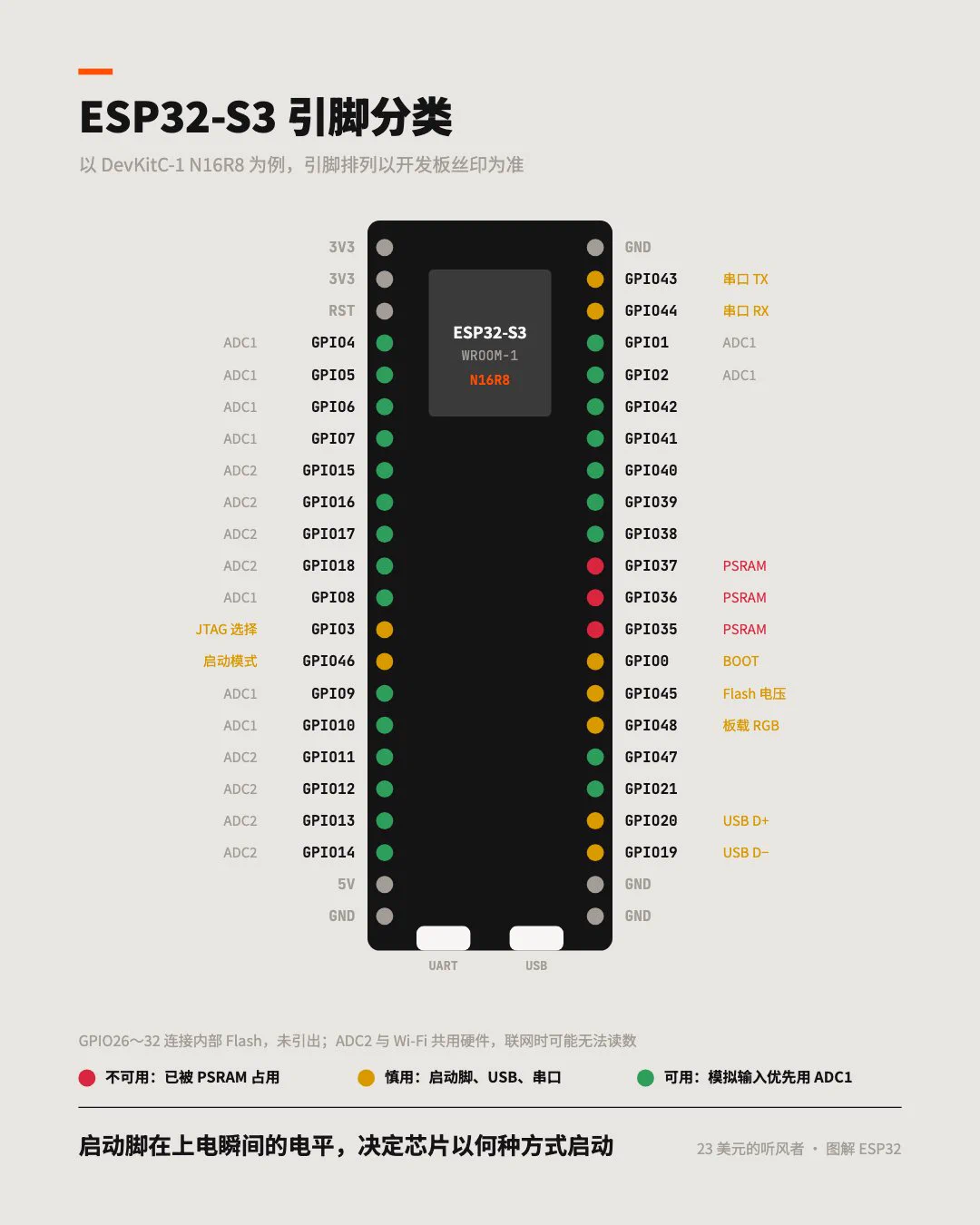

拿到开发板后，先熟悉引脚。红色引脚已被 PSRAM 占用，不要使用；黄色引脚是启动配置脚、USB 和串口，使用前要确认不会影响启动；其余绿色引脚可以放心使用，连接模拟传感器时优先选择 GPIO1～10。

最后是新手最常遇到的五个问题，出现故障时可以依次排查：

  1. 电脑识别不到开发板 大多数情况是数据线的问题，很多 USB 线只能充电，没有数据线芯。其次是没有安装 CH340 或 CP210x 串口驱动；
  2. 运行中自动重启 串口输出“Brownout detector was triggered”，说明 Wi-Fi 发射时电压被拉低。这通常不是代码问题，换一根更短的线或换一个 USB 口即可；
  3. 接入 5V 信号 ESP32 的逻辑电平是 3.3V，引脚不能承受 5V，连接 5V 模块时需要加电平转换；
  4. 用引脚直接驱动电机或继电器 单个引脚只能输出几十毫安电流，电机和继电器需要通过驱动模块连接；
  5. 无法连接 Wi-Fi 除 C5 外，ESP32 系列只支持 2.4GHz 频段，路由器只开启 5GHz 时无法连接；双频合一的路由器有时也会导致连接不稳定。

写在最后

十几年前，想让一个小设备联网，需要懂电路、会写 C 语言、能读英文手册，单片机几乎是电子工程师的专属领域。如今一块 ESP32 开发板只要几十元，从写代码到排查报错，都可以请 AI Agent 帮忙。

它能做的事情还有很多：监测花盆的湿度、客厅的二氧化碳浓度，或者听你说一句“帮我关灯”。

成为单片机工程师，现在只需要一块开发板和一个创意。
